极控者CC2智能袖珍相机

使用说明

产品简介：

极控者 CC2 是一款可拍摄高清画质的智能袖珍相机，具有轻盈小巧的外观特点，可录视频，可拍照片，也可当作电脑摄像头，具有移动侦测、边录边充、模拟U盘、TV输出等智能模式；

通过包装内多种周边配件，可以扩展出丰富的使用场景，无论是运动、旅游、航拍，还是安防、取证、抓拍，JAKCOM CC2 都能成为您的好帮手。

包装说明：

主机                          x 1

扩展夹                      x 1

固定架                      x 1

固定架双面胶            x 1

主机双面胶               x 1

固定架配套螺丝        x 2

魔术粘扎带               x 1

手绳                          x 1

挂绳                          x 1

三合一数据线            x 1

便携收纳包               x 1

说明书                      x 1

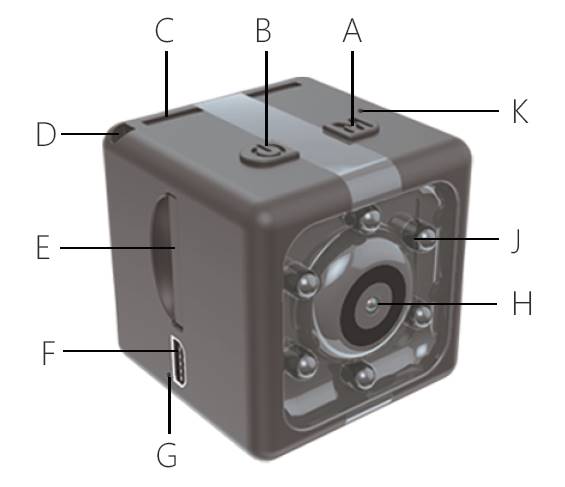

结构说明：

A 模式键

B 开关键

C 扩展夹的夹槽

D 挂绳口

E TF卡插槽

F MINI USB插口

G 复位口

H 镜头

J 红外夜视灯

K 指示灯

操作说明：

插卡：

将TF卡如下图所示，插入主机 TF卡插槽中；

开机前请确保TF卡已完全插入；

本机最大支持32GB内存的TF卡，建议使用带有U3标志的内存卡。

开关机：

开机：

长按 开关键3秒，开机后，指示灯为蓝色长亮，

关机：

长按 开关键6秒，关机后，指示灯熄灭；

注意：

开机后一分钟内无任何操作，主机将自动关机；

当TF卡不可识别或未插入TF卡时，开机后指示灯会红蓝交替快闪5秒，然后主机将自动关机；

当TF卡内存不足时，主机将停止拍摄，指示灯会红蓝交替快闪5秒，然后自动关机；

当电池电量不足时，指示灯会红蓝交替快闪5秒，然后主机将自动关机。

复位：

当主机无法正常操作使用时，请使用类似牙签的尖物体，插入结构图中G位置的复位口，然后按压一下，随后重新手动开机使用。

720p录像：

开机后，指示灯为蓝色长亮；

短按 开关键一次，此时指示灯将闪烁蓝光3次，指示灯熄灭后，则开始录制。

1080p录像：

开机后，指示灯为蓝色长亮；

短按 模式键一次，指示灯为蓝色与红色长亮；

短按 开关键一次，此时指示灯将闪烁蓝光3次，指示灯熄灭后，则开始录制。

停止录制：

在录制中，短按 开关键一次，则会停止录制，进入待机模式；

注意：

录制中，主机会以每5分钟保存一个文件的形式存储视频。

拍照：

开机后，短按 模式键两次，指示灯为红色长亮，此时则为拍照模式；

短按 开关键一次，指示灯将闪烁红光1次，则完成一张照片的拍摄。

红外夜视灯控制：

开启：

开机后，长按 开关键2秒，指示灯将闪烁红光2次，随后红外夜视灯将开启。

关闭：

停止录制后，长按 开关键2秒，指示灯将闪烁红光3次，随后红外夜视灯将关闭。

移动侦测：

开始录制：

进入720p 或 1080p 录像模式后，

长按 模式键3秒，此时指示灯将闪烁红光3次，并开始移动侦测；

当拍摄范围内有物体移动时，指示灯将熄灭，并开始录制。

停止录制：

在录制中，短按 开关键一次，则会停止录制，进入待机模式；

充电：

初次使用时，请先进行充电；

充电请使用包装内的三合一数据线，将数据线的MINI USB端插入主机MINI USB插口，再将数据线的标准USB端，插入5V充电器或移动电源中；

充电时，指示灯为红色闪烁状态，当充满后指示灯为红色长亮状态。

边充边录：

充电时，短按 开关键一次，则开机，

再短按 开关键一次，指示灯将熄灭，相机则开始录制；

短按 开关键一次，则停止录制。

TV输出：

开机后，使用包装内的三合一数据线，将数据线的MINI USB端插入主机MINI USB插口，再将数据线的黄色莲花头(RCA头)插入电视中，并将电视调整为AV视频模式；

在此模式下，可通过电视看到摄像头范围内的影像，并依然可以正常录像或拍照。

U盘与电脑摄像头：

使用包装内的三合一数据线，将数据线的MINI USB端插入主机MINI USB插口，再将数据线的标准USB端，插入电脑USB插口中；

连接电脑后，即可像使用U盘一样，操作主机TF卡内的文件，同时也可以将主机当作电脑的USB摄像头来使用。

注意：

每次在拔出数据线前，请尽量在电脑中选择“安全弹出”，从而确保TF卡内文件不被损坏。

拍摄时间设置：

在U盘模式中，用电脑打开主机TF卡文件目录；

打开名为 “TIMEREST.txt” 的文本文档；

根据模板格式编辑设置当前时间。

产品参数：

视频格式     AVI

视频编码     M-JPEG

视频分辨率 1280X720P 1920X1080P

视频帧率     30 fps

播放软件 操作系统自带或主流影音播放软件

图片格式     JPG

影像比例     16:9

支持系统     Windows me/2000/xp/2003/vista；Mac os；Linux；

电池容量     200mAh

工作时间 约100分钟

充电电压     DC-5V

接口类型     Mini 8Pin USB

存储支持     TF 卡

电池类型 高容量聚合物锂电

安全警告：

禁止本产品使用超负荷电源，以免引起发热或火灾；

禁止用湿手插拔电源插头，以防触电；

如本机内部受到水淋或受潮，请将本机置于通风处晾干后再开机使用。

服务：

正常使用出现了非人为故障，均可享受主机免费保修一年的服务；

此说明书为批量印刷品，无法实时更新内容，如果以上内容无法帮助您使用本品，请进入此连接（http://ins.JAKCOM.com）查阅最新使用说明与常见问题解答，或联系我们的产品客服，我们将尽快为您解答。

官方网站 : Http://www.JAKCOM.com

服务邮箱 : service@JAKCOM.com

服务电话：+86 400 806 7311

服务时间 : 9 am – 9 pm GMT+8

售后地址 : 山西省太原市迎泽区双塔东街26号 1-102极控科技
